HSG型工程用液壓缸

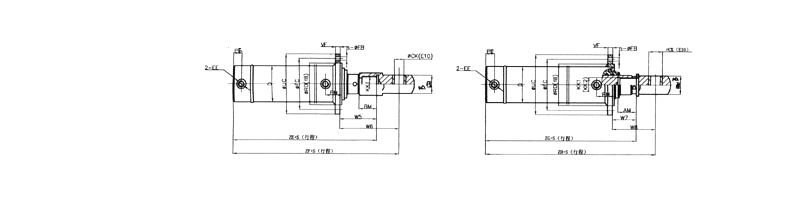

HSG系列液壓缸端法蘭連接
表1-3
注：1.圖中標注而在表中無數據的代號尺寸與表1-1相同。
表1-3
|
代號\缸徑 |
80 |
90 |
100 |
110 |
125 |
140 |
150 |
160 |
180 |
200 |
220 |
250 |
W5 |
81 |
82 |
88 |
95 |
98 |
108 |
114 |
119 |
130 |
143 |
156 |
171 |
W6 |
128 |
134 |
150 |
157 |
180 |
201 |
207 |
217 |
238 |
261 |
285 |
311 |
W7 |
36 |
37 |
38 |
40 |
38 |
43 |
44 |
44 |
45 |
48 |
51 |
56 |
W8 |
98 |
89 |
105 |
107 |
105 |
121 |
122 |
122 |
133 |
146 |
160 |
181 |
VF |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
36 |
|||
n-φFB |
8-φ13.5 |
8-φ15.5 |
8-φ18 |
8-φ18 |
10-φ18 |
10-φ20 |
10-φ22 |
10-φ22 |
10-φ24 |
10-φ26 |
10-φ29 |
12-φ32 |
RD |
115 |
130 |
145 |
160 |
175 |
190 |
205 |
220 |
245 |
275 |
305 |
330 |
FC |
145 |
160 |
180 |
195 |
210 |
225 |
245 |
260 |
285 |
320 |
355 |
390 |
UC |
175 |
190 |
210 |
225 |
240 |
260 |
285 |
300 |
325 |
365 |
405 |
450 |
注：1.圖中標注而在表中無數據的代號尺寸與表1-1相同。
